Системы для электрофизических измерений
Scietex EBIC System: Прецизионный анализ электрических свойств полупроводников

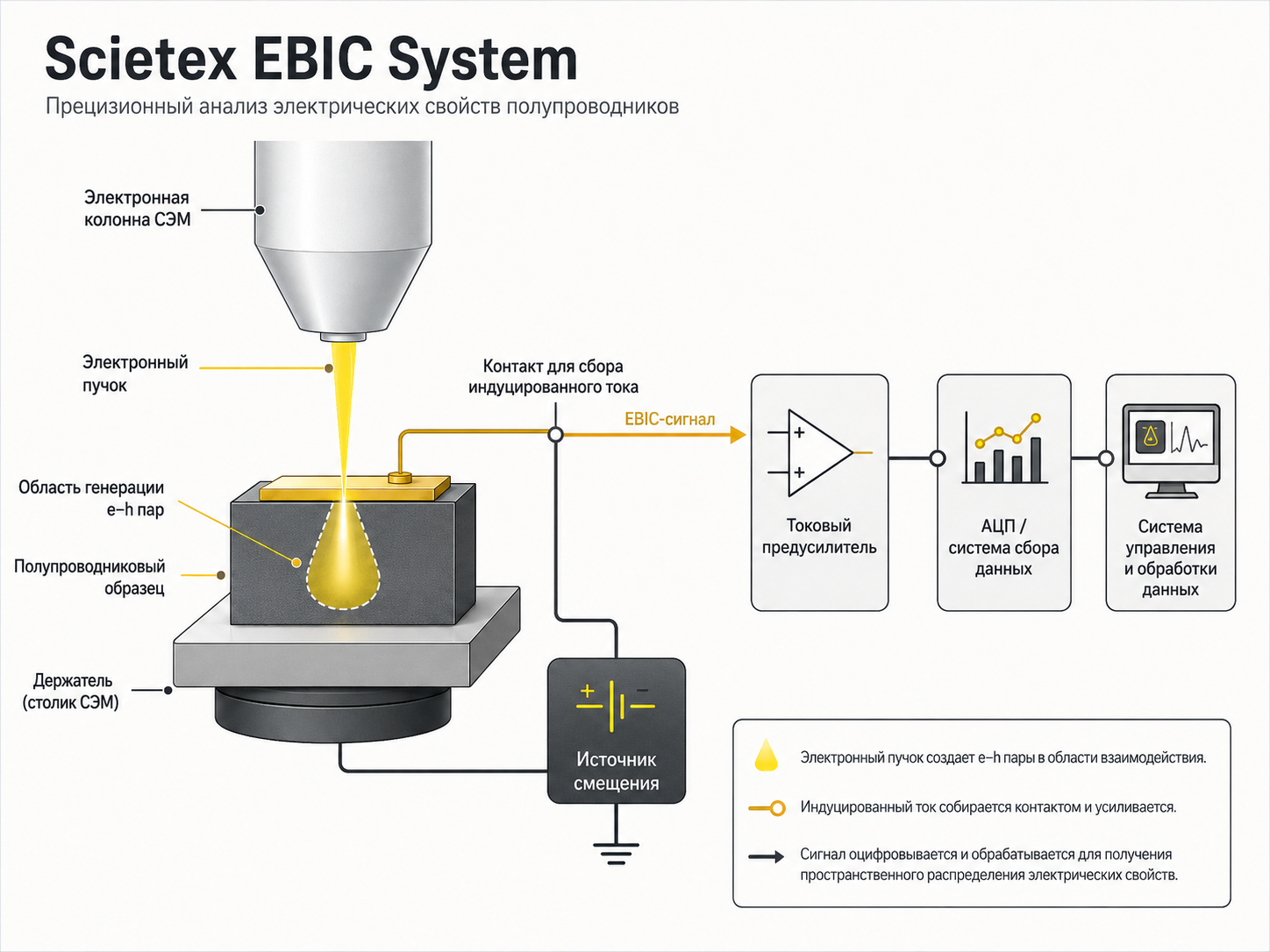

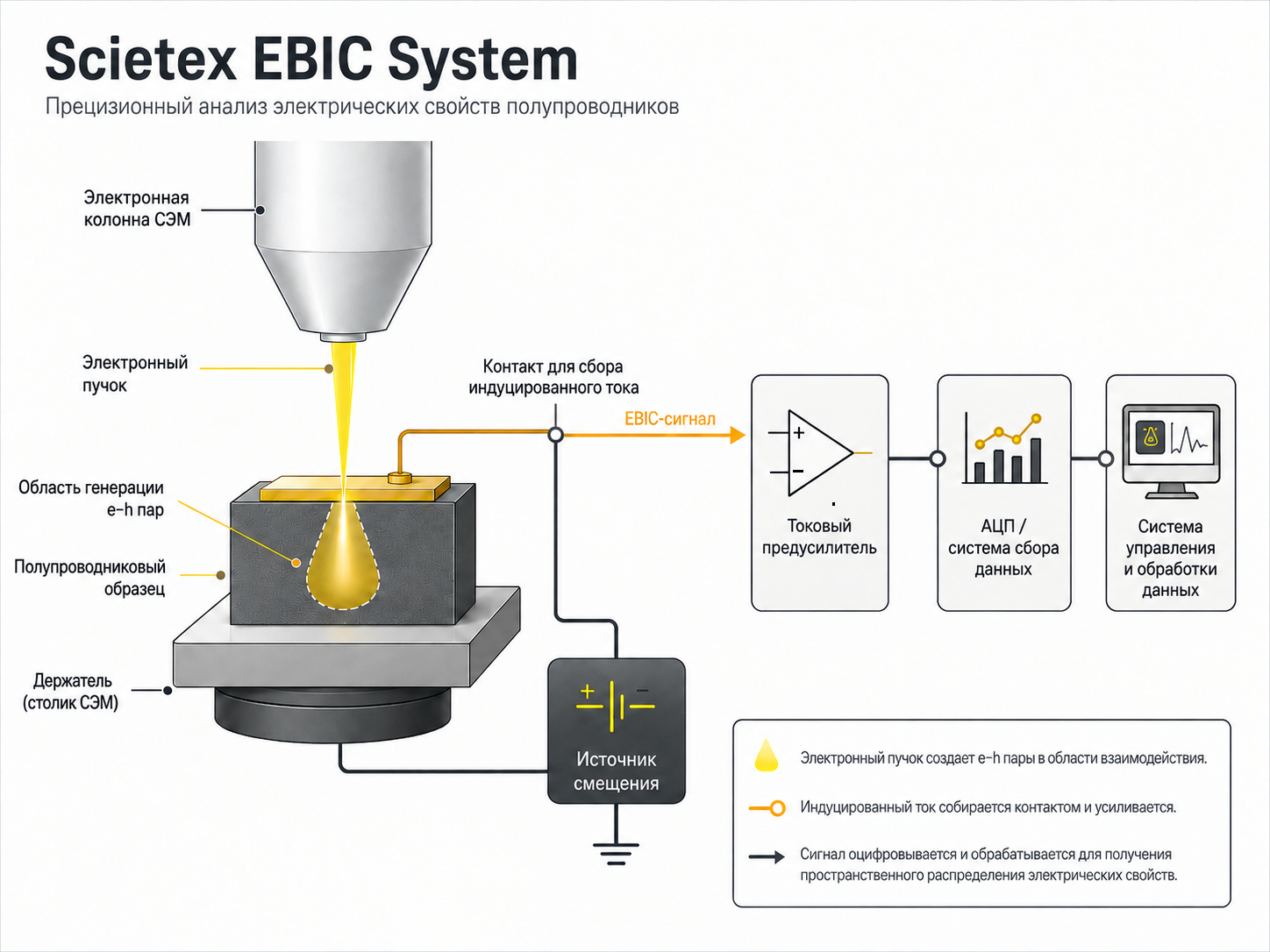

Scietex EBIC System - система для регистрации тока, индуцированного электронным пучком, и анализа локальных электрических свойств полупроводниковых материалов и структур в СЭМ. Позволяет выявлять электрически активные дефекты, исследовать p–n-переходы и неоднородности полупроводников.
Scietex Van der Pauw TFRS — установка для измерения удельного сопротивления
Новая разработка — установка для измерения удельного сопротивления тонкопленочных материалов методом Ван дер Пау. Изготавливаются в РФ под заказ. Компания ООО «Научные Технологии и сервис» запустила на рынок в 2026 году.
Системы для электрофизических измерений предназначены для исследования электрических свойств материалов, тонких плёнок и функциональных структур. С их помощью определяют параметры, характеризующие перенос электрического заряда и поведение материала при различных условиях эксперимента.
Электрофизические методы широко применяются в:
- материаловедении
- физике твёрдого тела
- микро- и наноэлектронике
- при разработке полупроводниковых структур, проводящих покрытий и новых функциональных материалов.
Задачи электрофизических исследований
В зависимости от используемого метода и конфигурации измерительной системы электрофизические исследования позволяют определять и анализировать:
- удельное электрическое сопротивление материалов;
- поверхностное сопротивление тонких плёнок и покрытий;
- электрическую проводимость;
- изменение электрических характеристик в зависимости от температуры;
- свойства проводящих и полупроводниковых материалов;
- влияние состава, структуры и условий обработки материала на его электрические свойства.
Такие измерения применяются как при фундаментальном исследовании материалов, так и при разработке и контроле тонкоплёночных, полупроводниковых и наноструктурированных систем.
Электрофизические измерения и электронная микроскопия
Электрофизические методы дополняют данные, получаемые при исследовании материалов методами электронной микроскопии. Сканирующая и просвечивающая электронная микроскопия позволяют изучать морфологию, микроструктуру и локальный состав образца, тогда как электрофизические измерения характеризуют его электрические свойства.
Совместное применение этих методов помогает установить взаимосвязь между структурой материала и его функциональными характеристиками. Такой подход востребован при исследовании тонких плёнок, покрытий, полупроводников, материалов микро- и наноэлектроники.
Применение систем для электрофизических измерений
Оборудование может использоваться для исследования:
- металлических и полупроводниковых тонких плёнок;
- функциональных и проводящих покрытий;
- полупроводниковых материалов и структур;
- наноструктурированных материалов;
- материалов для микро- и наноэлектроники;
- экспериментальных образцов при изучении температурных и других зависимостей электрических свойств.
Электрофизические измерения позволяют дополнять структурный анализ количественными данными и получать более полное представление о свойствах исследуемого материала.
Подберём решение под вашу задачу
Электрофизические измерения почти всегда начинаются не с выбора конкретного прибора, а с вопроса: что именно нужно измерить и на каких образцах.
Один материал требует работы с очень низкими сопротивлениями, другой — с высокими. Где-то важна температурная зависимость, где-то — стабильность контакта с образцом, его геометрия или возможность встроить систему в уже существующую лабораторную установку.
Поэтому мы предлагаем отталкиваться от самой исследовательской задачи. Можно обсудить с нашими специалистами тип образцов, условия эксперимента и необходимые параметры измерений, а уже после этого подобрать подходящую конфигурацию системы.
Поскольку оборудование разрабатывается и производится ООО «Научные технологии и сервис», при необходимости мы можем адаптировать решение под особенности конкретного эксперимента, а не ограничиваться стандартным набором возможностей.
