Метод Ван дер Пау: измерение сопротивления тонких плёнок и параметров носителей заряда

Метод Ван дер Пау — это четырёхконтактный способ определения листового сопротивления плоских однородных образцов различной формы. При известной толщине слоя по результатам измерения рассчитывают удельное сопротивление материала, а при проведении измерений в магнитном поле — тип проводимости, концентрацию и подвижность носителей заряда.
Метод Ван дер Пау позволяет быстро и достоверно определять удельное сопротивление, тип проводимости, концентрацию и подвижность носителей заряда — именно на образцах произвольной формы, без необходимости изготавливать специальные тестовые структуры.
В современной микроэлектронике и разработке функциональных материалов точность измерения электрофизических свойств тонких плёнок напрямую влияет на качество конечного продукта и скорость вывода новых решений на рынок.

Что позволяет измерять метод Ван дер Пау

С помощью метода Ван дер Пау можно определить полный набор ключевых электрофизических характеристик материала:

Без магнитного поля

• удельное сопротивление ρ (Ом·см или Ом·м)

При подключении источника магнитного поля

• тип проводимости — электронный, n-тип, или дырочный, p-тип;
• концентрацию носителей заряда;
• подвижность носителей заряда;

Эти параметры необходимы при разработке прозрачных проводящих оксидов (ITO, AZO), металлических и проводящих полимерных покрытий, эпитаксиальных структур, сенсоров, термоэлектрических материалов и 2D-материалов.

Для каких образцов подходит метод Ван дер Пау

Форма образца может быть квадратной, прямоугольной, круглой или нестандартной. Однако выражение «образец произвольной формы» не означает полного отсутствия требований к его геометрии и свойствам.
В классическом варианте метода исследуемый образец должен соответствовать следующим условиям:

• иметь плоскую форму;
• обладать постоянной и равномерной толщиной;
• быть однородным и изотропным по электрическим свойствам;
• не иметь отверстий, разрывов и изолированных областей;
• иметь четыре небольших омических контакта, расположенных по периметру;
• иметь толщину, значительно меньшую его поперечных размеров.

Контакты должны быть как можно меньше относительно размеров образца. Их значительная площадь или расположение вдали от края может увеличить погрешность измерений.
Для получения достоверных результатов также необходимо обеспечить омический характер контактов, при котором зависимость тока от напряжения остаётся линейной и не возникает выраженного выпрямляющего эффекта.

Принцип измерения сопротивления методом Ван дер Пау

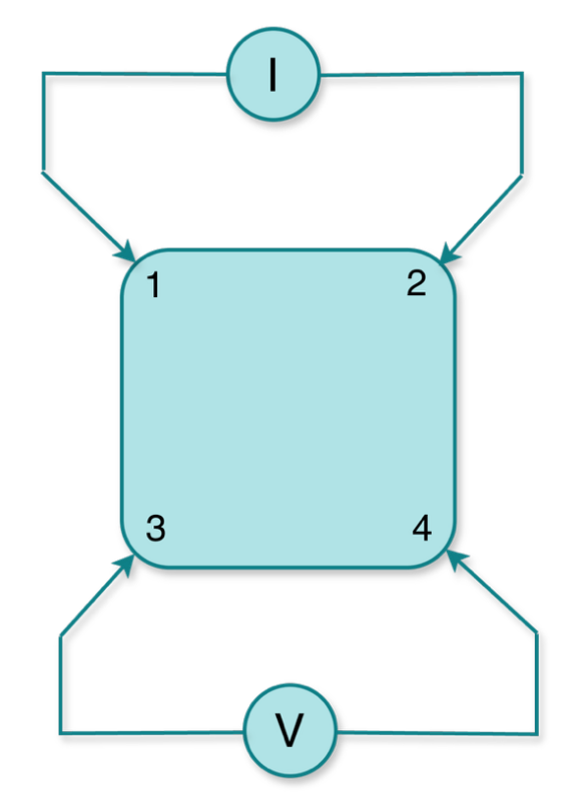

Ключевой особенностью метода Ван дер Пау является возможность работать с образцами произвольной формы. Это достигается благодаря измерению двух характеристических сопротивлений RA и RB в перпендикулярных конфигурациях и использованию точных расчётных процедур, учитывающих реальную геометрию. Измерение производится путем формирования на образце четырех омических контактов, через два из которых пропускается стабилизированный ток, а с двух других снимается напряжение. Схема подключения представлена на рисунке 1.

Рис. 1.Схема измерения методом Ван дер Пау

На практике для повышения точности и учёта реальных условий (размер контактов, небольшая асимметрия) используют расширенную процедуру:

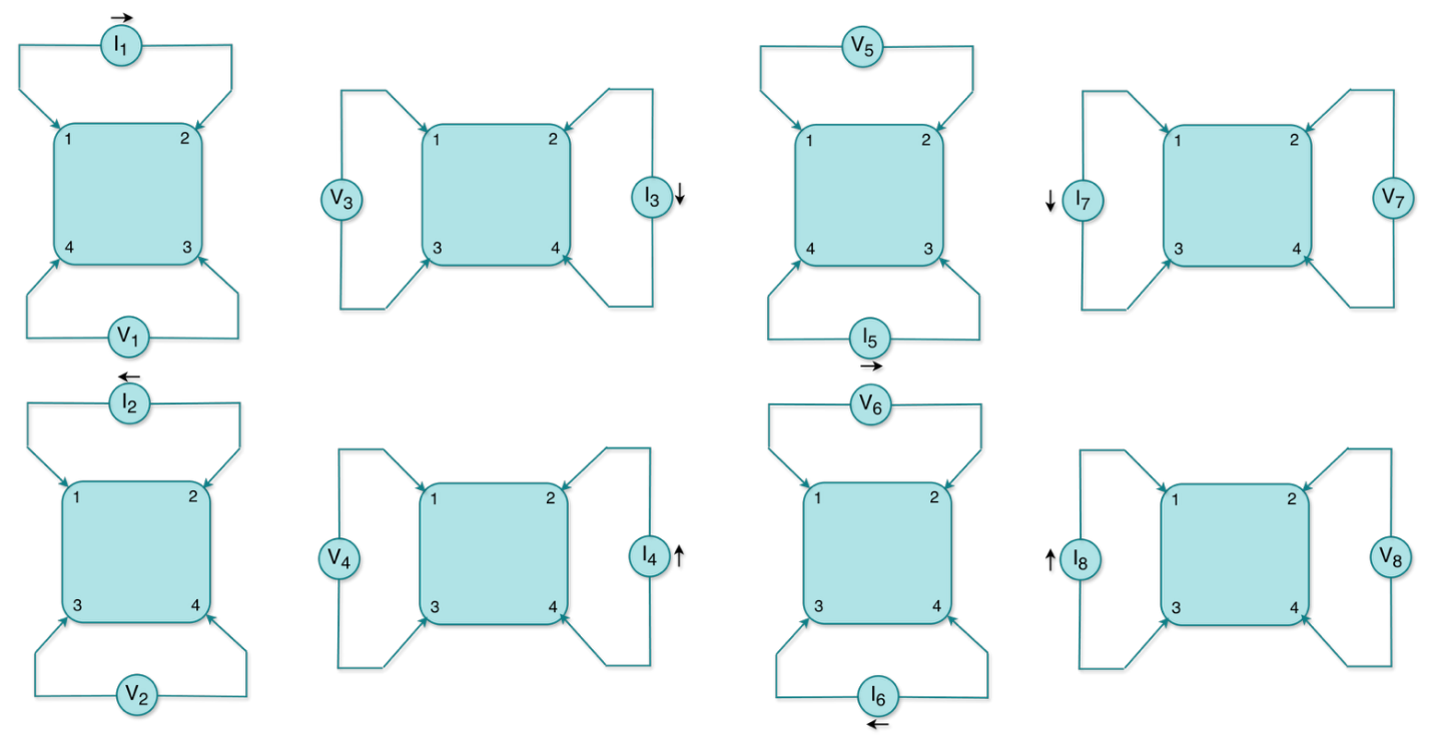

1. Проводят серию измерений напряжений при разных направлениях тока и положениях контактов (обычно 8 измерений), схематичное представление изображено на рисунке 2.
Рис.2 Схема измерений

2. Вычисляют коэффициенты QA и QB:

3. Определяют геометрические поправочные коэффициенты fA и fB (fA = fB = 1 при идеальной симметрии):

4. Рассчитывают удельное сопротивление:

где t – толщина слоя

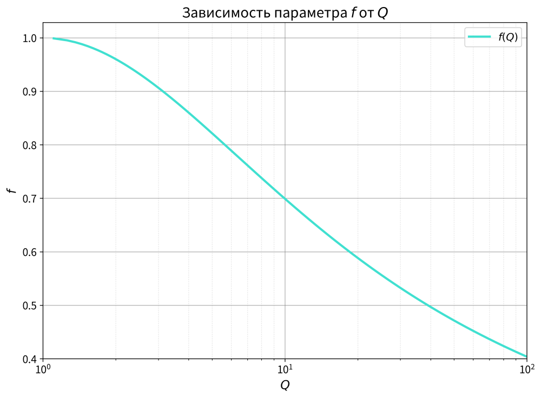

Стоит отметить возможность значительного упрощения исследования, когда коэффициент f близок к единице. В таком случае формула 3 будет значительно упрощена и для качественного измерения удельного сопротивления можно провести измерение всего для одной конфигурации. Это является сильным преимуществом при проведении исследований с отсутствием возможности менять конфигурацию контактов. На рисунке 3 представлена зависимость поправочного коэффициента f от коэффициента асимметрии Q.

Рис.3 График зависимости поправочного коэффициента f от Q

Чем метод Ван дер Пау отличается от других способов измерения

Традиционные двухконтактные измерения часто дают искажённые результаты из-за влияния сопротивления контактов и соединительных проводов. Четырёхзондовый метод удобен для измерения больших однородных пластин, но ограничен при работе с образцами нестандартной формы и обычно не позволяет напрямую получать параметры эффекта Холла.
Метод Ван дер Пау решает эти проблемы и даёт следующие преимущества:

• Работает с образцами квадратной, прямоугольной, круглой и произвольной плоской формы — главное преимущество метода
• Не требует изготовления специальных тестовых структур со сложной геометрией — экономия времени и средств на литографию
• Существенно снижает влияние сопротивления контактов и измерительных проводов за счёт четырёхконтактной схемы
• Позволяет в рамках одной методики получить как удельное сопротивление, так и параметры эффекта Холла (при наличии магнитного поля)
• Высокая воспроизводимость результатов — критична для сравнения партий материалов, оптимизации технологических процессов и подготовки публикаций.

Основные источники погрешности

Точность метода Ван дер Пау зависит не только от измерительного оборудования, но и от качества подготовки образца.
На результат могут влиять:

• слишком крупные контакты;
• расположение контактов вдали от периметра;
• неомический характер контактов;
• неоднородная толщина плёнки;
• локальные дефекты или разрывы проводящего слоя;
• наличие отверстий в образце;
• электрическая анизотропия материала;
• нагрев образца измерительным током;
• температурные градиенты и термо-ЭДС;
• внешние электрические и электромагнитные помехи;
• неточность измерения толщины плёнки;
• паразитные фототоки в светочувствительных материалах.

Перед исследованием рекомендуется проверить линейность вольт-амперной характеристики контактов и подобрать ток, при котором регистрируемое напряжение достаточно для уверенного измерения, но нагрев образца остаётся незначительным.

Установка Scietex Van der Pauw TFRS — точный инструмент для метода Ван дер Пау

Выполнение измерений по методу Ван дер Пау требует:

• прецизионного источника тока
• высокочувствительного вольтметра
• возможности для подключения к источнику магнитного поля
• корректной обработки данных.

Установка Scietex Van der Pauw TFRS обеспечивает все необходимые компоненты для качественного проведения таких измерений.

Установка позволяет:

• Задать стабильный измерительный ток и регистрировать напряжения на периферийных контактах образца
• Подключать к источнику магнитного поля для проведения измерений параметров эффекта Холла
• Автоматически рассчитывать все итоговые параметры (ρ, тип проводимости, концентрацию и подвижность носителей) с использованием точных формул Ван дер Пау, включая коэффициенты QA, QB и поправочный фактор f
• Получать воспроизводимые результаты, необходимые для сравнения материалов, оптимизации процессов и научных публикаций
• Измерения производятся на переменном токе, что позволяет уже на первом этапе измерений избавиться от влияния термо-ЭДС возникающей в местах формирования омических контактов и проводить измерения всего для четырех конфигураций контактов благодаря смене полярности при пропускании тока.

В итоге установка Scietex Van der Pauw позволяет производить качественные и точные измерения удельного сопротивления пленок, что является очень важным при контроле характеристик структур как на этапах промышленного производства, так и в лабораторных исследованиях.

Какие задачи решает Scietex Van der Pauw TFRS

Установка может применяться для следующих исследований:

• Сравнение электрофизических свойств плёнок до и после отжига, легирования или изменения технологических режимов
• Контроль однородности проводящего слоя по серии измерений
• Исследование влияния режимов осаждения, состава и толщины на сопротивление и подвижность носителей
• Быстрая оценка и сравнение новых материалов и покрытий
• Получение достоверных данных для научных публикаций, технических отчётов
• проведение НИОКР в области микроэлектроники и функциональных материалов.

Для каких материалов применяется метод

Метод Ван дер Пау может использоваться при исследовании:

• полупроводниковых пластин и тонких слоёв
• эпитаксиальных структур
• прозрачных проводящих оксидов ITO, AZO и FTO
• металлических и многослойных покрытий
• проводящих полимеров
• термоэлектрических материалов
• сенсорных покрытий
• тонкоплёночных резистивных элементов
• двумерных материалов
• материалов для микро- и наноэлектроники.

Возможность исследования конкретного образца определяется его сопротивлением, толщиной, однородностью, качеством контактов и соответствием условиям метода.

Кому подойдёт установка

Scietex Van der Pauw TFRS предназначена для:

• научно-исследовательских лабораторий
• университетов и научных центров
• предприятий микроэлектроники
• разработчиков полупроводниковых материалов
• производителей тонкоплёночных покрытий
• отделов контроля качества
• лабораторий материаловедения
• подразделений, занимающихся разработкой сенсоров, прозрачных электродов и термоэлектрических материалов.

Система подходит как для фундаментальных исследований, так и для контроля технологических процессов, где требуется регулярно сравнивать сопротивление и параметры носителей заряда в образцах различных серий.

Часто задаваемые вопросы

Что такое метод Ван дер Пау?

Метод Ван дер Пау — это четырёхконтактный способ измерения листового сопротивления плоских однородных образцов. При известной толщине слоя по листовому сопротивлению рассчитывается удельное сопротивление материала.

Нужен ли магнит для измерения сопротивления?

Нет. Листовое и удельное сопротивление можно измерять без магнитного поля. Источник магнитного поля необходим для определения типа проводимости, коэффициента Холла, концентрации и подвижности носителей заряда.

Можно ли провести измерение только в одной конфигурации?

Для достоверного измерения рекомендуется определять два характеристических сопротивления в разных конфигурациях. Использование упрощённого расчёта допустимо, если полученные сопротивления близки и асимметрия образца не оказывает существенного влияния.
