Сканирующий электронный микроскоп: принцип работы, возможности и оборудование Scietex

Сканирующий (растровый) электронный микроскоп, или СЭМ, — это прибор, предназначенный для детального исследования поверхности и структуры материалов с помощью сфокусированного электронного пучка. Перемещаясь по заданному участку образца, пучок взаимодействует с веществом и вызывает появление различных сигналов, среди которых вторичные и обратнорассеянные электроны, а также характеристическое рентгеновское излучение.

Эти сигналы регистрируются детекторами и преобразуются программным обеспечением в изображение и аналитические данные. Вторичные электроны позволяют подробно изучать рельеф и морфологию поверхности, тогда как обратнорассеянные электроны помогают выявлять участки, различающиеся по составу и фазовой структуре.

Главное преимущество СЭМ перед оптической микроскопией заключается в значительно более высоком разрешении и большой глубине резкости. Благодаря этому исследователь может одновременно наблюдать частицы, поры, трещины, покрытия, границы зёрен и другие элементы микроструктуры с высокой степенью детализации.

Метод сканирующей электронной микроскопии востребован в материаловедении, микроэлектронике, металлургии, геологии, биологии, медицине, химии, криминалистике и промышленном контроле качества. Современный СЭМ представляет собой не просто систему получения увеличенного изображения, а полноценную аналитическую платформу, возможности которой определяются электронной оптикой, набором детекторов, программным обеспечением и дополнительными аналитическими модулями.

Компания ООО «Научные технологии и сервис» поставляет сканирующие электронные микроскопы Scietex, подбирает конфигурацию оборудования под задачи заказчика, выполняет монтаж, пусконаладочные работы, обучение пользователей и сервисное сопровождение.

Как работает сканирующий электронный микроскоп

Работа сканирующего электронного микроскопа включает несколько последовательных этапов.

Электронный источник формирует поток электронов. Линзы фокусируют его в тонкий зонд, который перемещается по поверхности образца по заданной траектории. При взаимодействии зонда с материалом возникают сигналы, содержащие информацию о поверхности и составе образца.

Основными элементами СЭМ являются:

• Электронная колонна
  • источник электронов;
  • электронно-оптическая система;
• Камера образцов
  • столик для позиционирования образца;
  • детекторы электронных и рентгеновских сигналов;
• Вакуумная система
• Управляющий компьютер.

Разрешение и качество изображения зависят не только от характеристик микроскопа. На результат также влияют тип образца, качество пробоподготовки, стабильность вакуума, ускоряющее напряжение, ток зонда, рабочее расстояние, выбранный детектор и параметры сканирования.

Какие данные можно получить с помощью СЭМ

Современный сканирующий электронный микроскоп позволяет решать сразу несколько типов исследовательских и производственных задач.

Исследование рельефа и морфологии

Изображения во вторичных электронах дают информацию о форме, поверхности и взаимном расположении объектов. Такой режим применяется для изучения частиц, волокон, пор, трещин, поверхностей разрушения, тонких плёнок, покрытий и биологических структур.

Получение композиционного контраста

Обратнорассеянные электроны позволяют выявлять участки, различающиеся по среднему атомному номеру. Благодаря этому можно обнаруживать фазы, включения, загрязнения и неоднородности состава.

Элементный анализ

При оснащении микроскопа энергодисперсионным рентгеновским спектрометром EDS можно определять элементный состав выбранной области, отдельной частицы или микродефекта, а также строить карты распределения химических элементов.

Исследование кристаллической структуры

Система EBSD используется для анализа кристаллографической ориентации, фазового состава, текстуры, границ зёрен и локальных деформаций материала.

Измерение размеров

СЭМ применяется для измерения частиц, пор, толщин слоёв, ширины линий, размеров дефектов и других микро- и наноструктур. Для специализированных метрологических задач используются CD-SEM — сканирующие электронные микроскопы для контроля критических размеров.

Где применяется сканирующая электронная микроскопия

Сканирующие электронные микроскопы используются как в научных лабораториях, так и на промышленных предприятиях.

В материаловедении СЭМ применяется для исследования металлов, сплавов, керамики, полимеров, композитов и наноматериалов. Метод помогает оценивать микроструктуру, качество покрытий, размер и форму частиц, характер разрушения и причины появления дефектов.

В микроэлектронике сканирующая электронная микроскопия используется для контроля топологии структур, анализа полупроводниковых пластин, измерения элементов микросхем, поиска загрязнений и исследования отказов электронных компонентов.

В геологии и минералогии с помощью СЭМ изучают минералы, горные породы, почвы и микровключения. Совместное применение электронной микроскопии и EDS-анализа позволяет определять состав отдельных фаз.

В биологии и медицине метод используется для визуализации поверхности клеток, тканей, микроорганизмов, биоматериалов и медицинских изделий. Биологические объекты обычно требуют фиксации, обезвоживания, сушки и нанесения тонкого проводящего покрытия.

В металлургии и машиностроении СЭМ помогает проводить фрактографический анализ, исследовать коррозию, износ, трещины, сварные соединения и дефекты производства.

Какие детекторы используются в сканирующем электронном микроскопе

Выбор детектора зависит от информации, которую необходимо получить.

SE-детектор вторичных электронов применяется для исследования топографии и детальной визуализации поверхности.

InLens SE регистрирует вторичные электроны внутри электронной колонны и используется для получения высококонтрастных изображений при работе с малыми ускоряющими напряжениями.

BSE-детектор обратнорассеянных электронов позволяет наблюдать композиционный и фазовый контраст.

EDS-спектрометр предназначен для определения элементного состава образца.

EBSD-детектор применяется для кристаллографического анализа.

STEM-детектор позволяет исследовать тонкие электронно-прозрачные образцы в режиме сканирующей просвечивающей электронной микроскопии.

Один и тот же образец рекомендуется исследовать в нескольких режимах. Сопоставление изображений SE и BSE с результатами EDS-анализа даёт более полное представление о структуре и составе материала.

Сканирующие электронные микроскопы Scietex

В линейку Scietex входят универсальные сканирующие электронные микроскопы с термоэмиссионным источником, высокоскоростные и высокоразрешающие модели с катодом Шоттки, специализированное оборудование для контроля критических размеров и двулучевые микроскопы.

Scietex W30-69 подходит для широкого круга рутинных и аналитических исследований, F12 ориентирован на высокую скорость и автоматизацию, а F30 и F30H — на задачи, требующие высокого пространственного разрешения и расширенного набора аналитических возможностей.

Конфигурация прибора подбирается с учётом требуемого разрешения, размеров образцов, характера исследований, необходимого набора детекторов, интенсивности эксплуатации и перспектив дальнейшего расширения системы.

Сканирующий электронный микроскоп Scietex W30-69

Scietex W30-69 — универсальный электронный микроскоп с термоэмиссионным вольфрамовым катодом, предназначенный для исследовательских, учебных и производственных задач. Прибор подходит для изучения материалов, контроля качества, анализа дефектов и проведения рутинных исследований, не требующих автоэмиссионного источника.

Модель доступна в нескольких конфигурациях. Версия W30-69LV поддерживает работу в условиях низкого вакуума, благодаря чему можно исследовать непроводящие и чувствительные к подготовке образцы, в том числе некоторые биологические материалы, без предварительного нанесения проводящего покрытия. Модификация W30-69L оснащается увеличенной рабочей камерой и столиком с расширенным диапазоном перемещения, что удобно при работе с крупными образцами.

Разрешение прибора достигает 3 нм при ускоряющем напряжении 30 кВ. Диапазон увеличения составляет от 1 до 300 000 крат, а ускоряющее напряжение регулируется в пределах от 0,2 до 30 кВ.

В базовую конфигурацию могут входить детекторы вторичных и обратнорассеянных электронов, система оптической навигации и пятиосевой столик. Для расширения аналитических возможностей доступны EDS, EBSD, STEM, CL, электронно-лучевая литография, а также столики для нагрева, охлаждения и механических испытаний.

Scietex W30-69 может использоваться как самостоятельный прибор для повседневных исследований или как основа аналитического комплекса, сформированного под задачи конкретной лаборатории.

Сканирующий электронный микроскоп SEM Scietex F12

Scietex F12 — сканирующий электронный микроскоп с автоэмиссионным катодом Шоттки и высокоскоростной системой получения изображений.

В приборе используются детекторы с прямым преобразованием электронов. Такая архитектура ориентирована на быстрое получение данных, исследование больших площадей и автоматизацию повторяющихся операций. Микроскоп поддерживает круглосуточную автономную работу и автоматизированное переключение между образцами.

SEM Scietex F12 может применяться для исследований в материаловедении, нанотехнологиях, науках о жизни, геологии и полупроводниковой промышленности. Заявленное разрешение прибора составляет 1,5 нм при 1 кВ и 1,3 нм при 3 кВ, диапазон ускоряющего напряжения — от 0,1 до 12 кВ. Система оснащается детекторами In-column SE и In-lens BSE.

Ключевые преимущества Scietex F12:

• высокая скорость визуализации;
• получение изображений SE и BSE;
• исследование образцов большой площади;
• автоматизация рабочих процессов;
• интеллектуальная обработка данных;
• возможность продолжительной автономной работы.

Сканирующий электронный микроскоп SEM Scietex F30 и F30H

Scietex F30 и F30H — высокоразрешающие сканирующие электронные микроскопы с автоэмиссионным катодом Шоттки. Они предназначены для научных и аналитических задач в материаловедении, биологии, геологии, микроэлектронике, металлургии и промышленном контроле.

Мультидетекторная система позволяет работать с сигналами SE и BSE, а также интегрировать аналитические модули EDS, EBSD и CL. Автоматическая настройка яркости, контраста, фокусировки и параметров пучка упрощает работу оператора и повышает воспроизводимость исследований.

Разрешение Scietex F30 достигает 0,9 нм при 30 кВ в режиме SE. Диапазон ускоряющего напряжения составляет от 0,02 до 30 кВ, а диапазон увеличения — до 2 000 000 крат. Модель F30H дополнительно поддерживает режим замедления электронного пучка, который применяется для исследования поверхности при низкой посадочной энергии электронов.

Scietex F30 может быть дополнительно оснащён:

• EDS-спектрометром;
• EBSD-системой;
• BSE- и InLens-детекторами;
• системой быстрой загрузки образцов;
• программным обеспечением для сшивки изображений;
• программным модулем анализа частиц;
• термостоликом;
• системой механических испытаний;
• источником бесперебойного питания.

Первый в России комплекс на базе Scietex F30 был установлен в Кубанском государственном медицинском университете в Краснодаре. В состав решения вошли микроскоп с катодом Шоттки, STEM-детектор, EDS-анализатор и система нанесения углеродных покрытий C156TE.

Scietex CD-SEM для микроэлектроники

Scietex CD-SEM — специализированный сканирующий электронный микроскоп для измерения критических размеров в микроэлектронике и полупроводниковом производстве.

Система используется для измерения ширины линий фоторезиста и затвора, диаметров контактных и сквозных отверстий, а также контроля структур после литографии и травления. Доступны конфигурации для работы с полупроводниковыми пластинами диаметром 6, 8 и 12 дюймов.

CD-SEM ориентирован на автоматизированные измерения, высокую повторяемость и интеграцию в технологический контроль полупроводникового производства.

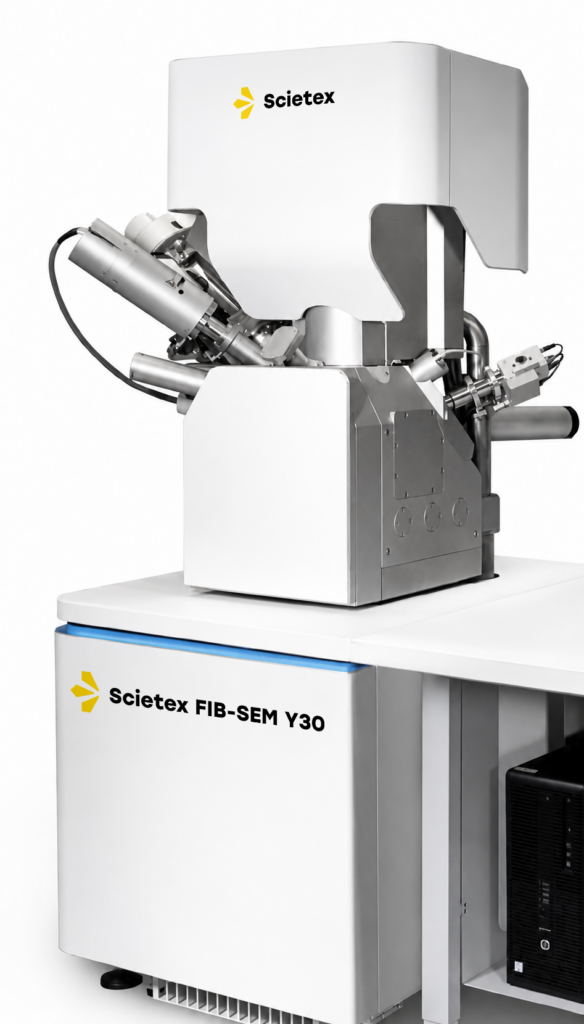

Двулучевой микроскоп Scietex FIB-SEM Y30

Для задач, в которых требуется не только исследование, но и локальная обработка образца, может использоваться двулучевая система Scietex FIB-SEM Y30.

Прибор объединяет сверхвысокоразрешающую электронную колонну UHR-SEM и фокусированный ионный пучок на основе источника галлия. Ионная колонна обеспечивает высокоточную обработку образцов, включая изготовление поперечных срезов, подготовку ламелей для просвечивающей электронной микроскопии, проведение 3D-томографии, микро- и нанообработку, а также вскрытие и анализ внутренних дефектов.

Пробоподготовка образцов для сканирующей электронной микроскопии

Даже высокоразрешающий сканирующий электронный микроскоп не обеспечит достоверный результат без правильно подготовленного образца.

Непроводящие материалы могут накапливать заряд под действием электронного пучка. Это приводит к засветке, искажениям, дрейфу изображения и потере детализации. Для снижения зарядки на поверхность наносят тонкое проводящее покрытие из углерода или металла.

ООО «Научные технологии и сервис» разрабатывает и производит оборудование для пробоподготовки в электронной микроскопии:

• системы нанесения углеродных покрытий C156RE и C156TE;
• системы нанесения металлических покрытий C156RS и C156TS;
• комбинированные напылительные установки C156RES и C156TES;
• установку плазменной активации поверхности GD156R.

Использование микроскопа и системы пробоподготовки как единого комплекса позволяет контролировать всю аналитическую цепочку: от подготовки поверхности и нанесения покрытия до выбора режима съёмки и интерпретации результата.

Как выбрать сканирующий электронный микроскоп

При выборе СЭМ необходимо учитывать не только максимальное разрешение, указанное в характеристиках.

В первую очередь следует определить основные исследовательские задачи:

• какие материалы будут исследоваться;
• требуется ли работа при низком ускоряющем напряжении;
• нужны ли элементный и кристаллографический анализ;
• какой максимальный размер образца должен помещаться в камеру;
• требуется ли автоматизация серийных исследований;
• планируется ли работа с магнитными, непроводящими или чувствительными материалами;
• необходимы ли STEM, EDS, EBSD, CL или другие дополнительные системы.

Также важно заранее оценить требования к помещению, уровню вибрации, электромагнитному фону, температурной стабильности, системе охлаждения и электропитанию.

Поставка и сервис сканирующих электронных микроскопов в России

Компания выполняет комплексную поставку оборудования для электронной микроскопии по России и реализует проекты для заказчиков.

В состав проекта могут входить:

• подбор оборудования под исследовательские задачи;
• подготовка технического решения;
• обследование помещения;
• поставка микроскопа и дополнительного оборудования;
• монтаж и пусконаладочные работы;
• обучение пользователей;
• постановка методик;
• гарантийное и постгарантийное обслуживание;
• поставка запасных частей и расходных материалов.

Собственный штат сервисных инженеров выполняет диагностику, ремонт, плановое техническое обслуживание и восстановление работоспособности отдельных узлов и комплектующих электронных микроскопов.

Часто задаваемые вопросы

Что такое сканирующий электронный микроскоп?

Сканирующий электронный микроскоп — это прибор, который формирует изображение поверхности образца с помощью сфокусированного электронного пучка. Он позволяет исследовать микрорельеф, структуру, морфологию и состав материалов.

Чем СЭМ отличается от оптического микроскопа?

Оптический микроскоп использует видимый свет, а СЭМ — электронный пучок. Благодаря этому сканирующая электронная микроскопия обеспечивает более высокое разрешение и позволяет исследовать объекты микро- и нанометрового масштаба.

Какие образцы можно исследовать с помощью СЭМ?

С помощью СЭМ исследуют металлы, сплавы, полимеры, керамику, композиты, полупроводники, наноматериалы, минералы, покрытия, порошки, биологические объекты и другие материалы.

Нужна ли пробоподготовка для сканирующей электронной микроскопии?

Да. Объём подготовки зависит от типа образца. Непроводящие материалы часто требуют нанесения проводящего покрытия, а биологические объекты — фиксации, обезвоживания, сушки и напыления.

Какое покрытие лучше использовать для СЭМ?

Выбор зависит от задачи. Углеродное покрытие часто применяется перед EDS-анализом, поскольку минимально влияет на элементный состав. Металлические покрытия обеспечивают высокую проводимость и могут улучшать качество изображения поверхности.

Можно ли определить химический состав образца на СЭМ?

Да, если сканирующий электронный микроскоп оснащён EDS-спектрометром. Он позволяет определять элементный состав выбранной области и строить карты распределения элементов.

От выбора оборудования до готового результата

Эффективность электронной микроскопии определяется не только характеристиками самого прибора. Для получения достоверных и воспроизводимых данных важны правильная подготовка образца, подходящий набор детекторов, стабильные условия эксплуатации и квалифицированное сопровождение.

Поэтому при оснащении лаборатории важно рассматривать микроскоп, оборудование для пробоподготовки и аналитические модули как единый комплекс. Такой подход позволяет заранее учесть особенности исследуемых материалов, предполагаемую нагрузку и задачи, которые могут появиться в дальнейшем.

ООО «Научные технологии и сервис» предлагает решения для электронной микроскопии на всех этапах: от подбора конфигурации и подготовки помещения до запуска оборудования, обучения сотрудников и последующего технического обслуживания. Собственные установки для пробоподготовки дополняют линейку микроскопов Scietex и помогают сформировать готовую рабочую инфраструктуру для научных исследований и промышленного контроля.

Ознакомьтесь с доступными моделями в разделе «Сканирующие электронные микроскопы» или направьте нам описание образцов и планируемых исследований. Специалисты компании помогут подобрать прибор, аналитические системы и оборудование для пробоподготовки под вашу задачу.
